Montaje y ajuste del manubrio

La herramienta que vamos a utilizar para el montaje del manubrio será una llave Allen de 6mm.

manubrio4

Desmontamos la prensa del stem para colocar luego el manubrio, quitando los dos tornillos tal como indica la siguiente figura.

manubrio11

Una vez desmontada la prensa, colocamos el manubrio de forma que quede centrado y sin inclinaciones como se observa en las siguientes figuras.

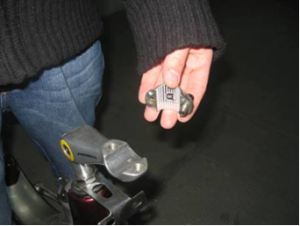

manubrio21

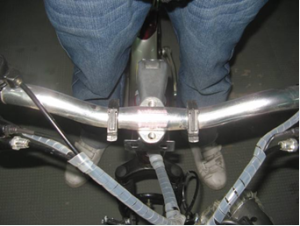

manubrio31

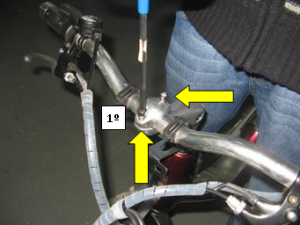

Primero ajustamos el tornillo que se indica en la foto hasta que haga tope y luego el otro de forma que el primero quede mas abajo, esto favorecerá la movilidad y colocación de la luz delantera.

manubrio41

Una vez colocado y ajustado el manubrio procedemos a colocar la luz delantera. Esta posee unas guías que deben ser encastradas con las que se encuentran en el manubrio, hay que ajustarlas hasta que haga tope.

manubrio6

manubrio7

manubrio8
